5-12mm Verstärkungsmaschenschweißmaschine / BRC Betonverstärkungsmaschenschweißmaschine

5-12 mm Verstärkungsmaschenschweißmaschine / BRC Betonverstärkungsmaschenschweißmaschine

Einführung der 5-12 mm Verstärkungsmaschenschweißmaschine / BRC Betonverstärkungsmaschenschweißmaschine

Die Schweißmaschine schweißt automatisch Stahldrähte in Maschen für den Bau.Es klemmt und schweißt mit elektrischem Strom und Druck genau Drahtschnittstellen.. Die Maschine zieht und schneidet kontinuierlich Netz für eine effiziente Produktion. Es verfügt über eine hohe Schweißgeschwindigkeit, genaue Größe, energiesparende Bedienung und einfache Touchscreen-Steuerung,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

Eigenschaften der 5-12 mm Verstärkungsmaschenschweißmaschine / BRC Betonverstärkungsmaschenschweißmaschine

1Das neue Design erhöht die Leistung um 20%, reduziert den Luftverbrauch um 30%, verkürzt den Zylinder um 60%, erzeugt 570 kg Druck, spart 50% Strom und vereinfacht den Ventilanschluss.

2Spezielle Stahlröhre ermöglichen eine einfache Leitung der Drahtzufuhr; Servo sendet die Drähte weiter; SMC-Zylinder klemmen automatisch; Schlitz-Tunnel heben, um die Elektroden zu schützen.

3. Der mit 1 T Kapazität ausgestattete Querdrahtfütterer verwendet einen Motor und einen Reduktor für die Massenfütterung; der Servomotor sorgt für ein präzises, stabiles Fallen von Draht mit großem Drehmoment.

4Das Maschenziehen wird durch einen Servomotor mit Reduktor angetrieben, SMC-Zylinder steuern den Hakenheben und der PLC passt den Drahtstand über den Touchscreen an.

5Das PLC-Steuerungssystem sorgt für einen präzisen, automatisierten Betrieb der gesamten Maschine, wodurch eine einfache Einstellung der Parameter, eine Echtzeitüberwachung und eine stabile Leistung ermöglicht werden.

6. Effizient und schnell: Das automatisierte Schweißen verbessert die Produktionseffizienz und senkt die Arbeitskosten.
7Stabile Schweißqualität: Starke Schweißungen und einheitliche Verbindungen sorgen für Maschenfestigkeit und Haltbarkeit.
8. Präzise Steuerung: Ein PLC-System passt Schweißparameter für hochpräzise Schweißen und Dimensionskontrolle an.
9. Energieeinsparend und umweltfreundlich: Eine rationale Konstruktion reduziert den Energie- und Gasverbrauch und führt zu einem wirtschaftlicheren Betrieb.
10Einfache Bedienung: Eine Touchscreen-Steuerung ermöglicht eine einfache Einrichtung und Überwachung des Produktionsstatus.
11. Weite Anwendungsbreite: Unterstützt eine Vielzahl von Verstärkungsspezifikationen, um unterschiedliche Projektanforderungen zu erfüllen.

Vorteile der 5-12 mm Verstärkungsmaschine / BRC Betonverstärkungsmaschine

1. Ziehmascheneinrichtung

Es ist, die geschweißten Querdrähte aus dem Netz nach den Parametern des Programms zu ziehen, und entsprechend der Länge des Masches, kann es mehrere wechselnden Ziehmaschen realisieren,bis das gesamte Netz vollständig herausgezogen istEs besteht aus vier Teilen: dem unteren Rahmen, dem beweglichen Zugnetzrahmen, dem Zugnetzwagen und den Trägernetzröhren.

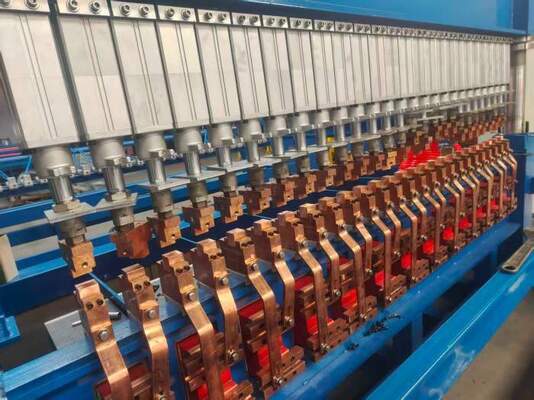

2Die Elektroden nach oben und unten haben alle spezielle CuCrZr, die elektrische Leitfähigkeit, Härte und Verschleißbeständigkeit sind sehr gut.die Umschaltzeit der Längszelle wird auf etwa 30 Sekunden reduziertDie Schweißelektroden werden durch die Spindel, die durch die Kurbel fließt, angetrieben und mit einem verstellbaren Federdruck installiert.
Und die Ober- und Unterelektroden verwenden beide ein Wasserkühlsystem, wodurch die Wärme der oberen und unteren Elektroden beim Betrieb der Maschine reduziert wird und 24 Stunden kontinuierlich funktionieren kann.

3. Kreuzdraht automatischer Fallhocker
Die Vorrichtung ist eine Art Speisevorrichtung, die die vorgeschnittenen Stahldrähte gemäß den Schweißanforderungen in die Schweißelektrodenposition der Maschenschweißmaschine schicken kann.kann etwa 1 Tonne vorgeschnittenen Querdraht lagern, was die Intensität häufiger Fütterungen erheblich reduziert;
a) Dieser Hopfer besteht aus einer Plattform, zwei Leitern und einem Fallhopfer, die alle auf dem Zugnetz-Rack nach hinten und vorne montiert sind.
b) Auf beiden Seiten der Plattform befindet sich eine Leiter für eine einfache Bedienung.
c) Der fallende Hopper verwendet ein schichtförmiges Rillenrad, um den Draht genau auszuwählen.Jeder Querschnitt Stahldraht wird gleichmäßig in die Position des Pushers ein für einDie Leistung des Drahtfalldrahtes beträgt 13,5 N. M.
d) An der Schubposition des Schiebers im Abströmungsstrahl der Maschenschweißmaschine wird ein Satz von Stahldraht-Positionierungsklappern angebracht, um die Konsistenz der Stahldrahtzüge sicherzustellen.Die Klatschkraft ist ein dreiachsiger Zylinder mit einem Zylinderdurchmesser von 40 mm.

4- Ausrichtung der Leitungen und automatische Zuführung

Die automatische Zuführvorrichtung für Leitungsdrähte schickt die manuell gesprochenen Leitungsdrähte automatisch zur Schweißelektrodenposition der Hauptmaschenschweißmaschine.so dass die Schweißmaschine mit dem Hauptnetz das Schweißverfahren abschließen kann. Wenn die Leitung Drähte Fütterung Auto automatisch füttert, wird die nächste Gruppe von Leitung Drähte manuell vorbereitet,die die Produktion der Hauptmaschenschweißmaschine ohne Stillstand realisieren und die Produktionseffizienz erheblich verbessern kann.

a) Es besteht aus einem Leitungs-Fütterwagen, einer Ausrichtungseinrichtung, vorderen und hinteren Drahtwalzen und dem Fütterwagenrahmen.
b) Es gibt 16 bis 26 Stück Leitungsdrähtklemmgeräte, die auf dem Balken des Leitungsdrähtzuführers montiert sind und die Klemmfunktion durch den Luftzylinder erfolgt.
c) Die Positionsausrichtung der Leitungsleitungen bewegt sich nach oben und unten.die Ausrichtung und Positionierungsanlage wird angehoben, um sicherzustellen, dass die Länge aller Leitungsleitungen gleich ist,.

Technische Parameter der Schweißmaschine für Verstärkungsnetze von 5-12 mm / BRC-Schweißmaschine für Betonverstärkungsnetzplatten

Anwendungen von Verstärkungsnetzen

1Bau: Verstärkung von Fußboden, Wänden, Platten und Dächen.
2Straßenprojekte: In Autobahnen, Brücken und Tunneln zur Betonverstärkung verwendet.
3.Wasserersparnis: Stärkung von Staudämmen, Stauseen und Kanalhängen.
4.Bergbauunterstützung: In Tunneln und unterirdischen Durchgängen zur Sicherheitsunterstützung verwendet.
5.Bodenbelag für Industriezweige: Verstärkung von Fabrik- und Lagerböden.
6.Vorgefertigte Bauteile: Rahmen für vorgefertigte Betonprodukte wie Rohre und Kanvarien.

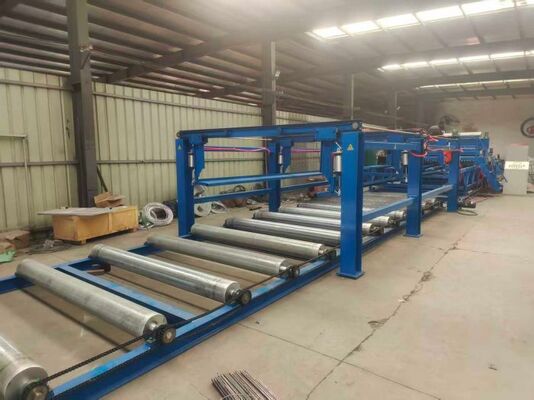

Fotos von 5-12mm Verstärkungsnetz Schweißmaschine / BRC Betonverstärkungsnetz Panel Schweißmaschine
