Delta PLC Mesh Größe 2.4*6m CNC Verstärkte Rebar Mesh Schweißmaschine

Delta PLC-Maschenweite 2,4 * 6 m CNC-Schweißmaschine für verstärkte Bewehrungsstäbe

Einführung einer betonverstärkten Bewehrungsgitter-Schweißmaschine

Das Schweißgerät für verstärkte Bewehrungsstäbe schweißt automatisch Stahldrähte zu Maschen für den Bau. SPS-gesteuert klemmt und verschweißt es Drahtkreuzungen mithilfe von elektrischem Strom und Druck präzise. Für eine effiziente Produktion zieht und schneidet die Maschine kontinuierlich Netze. Es zeichnet sich durch hohe Schweißgeschwindigkeit, genaue Dimensionierung, energiesparenden Betrieb und einfache Touchscreen-Steuerung aus, unterstützt durch Servomotoren und Luftzylinder für eine stabile Leistung.

Merkmale der betonverstärkten Bewehrungsgitter-Schweißmaschine

1. Das Spezialstahlrohr ermöglicht eine einfache Längsdrahtzuführung. Servomotor sendet Leitungsdrähte weiter; Automatische Klemmung der SMC-Zylinder; Schlitztunnel heben sich zum Schutz der Elektroden an.

2. Querdrahtvorschubgerät mit einer Kapazität von 1T verwendet Motor und Reduzierstück für die Massenzufuhr; Der Servomotor sorgt für einen präzisen, stabilen Drahtabfall mit großem Drehmoment.

3. Der Netzzug wird durch einen Servomotor mit Untersetzungsgetriebe angetrieben, SMC-Zylinder steuern den Hakenhub und die SPS passt den Drahtabstand über den Touchscreen an.

4. Das SPS-Steuerungssystem gewährleistet einen präzisen, automatisierten Betrieb der gesamten Maschine und ermöglicht eine einfache Parametereinstellung, Echtzeitüberwachung und stabile Leistung.

Vorteile vonSchweißmaschine für verstärkte Bewehrungsstäbe

1. Das automatische Vorschubgerät für Leitungsdrähte dient dazu, die manuell eingefädelten Leitungsdrähte automatisch zur Schweißelektrodenposition der Hauptmaschenschweißmaschine zu schicken.
2. Die Einzelleistung des Lötwiderstandstransformators beträgt 200 kVA. Er ist mit Kühlwasserzirkulation installiert, um ein Durchbrennen des Transformators zu verhindern und die Lebensdauer der Maschine erheblich zu verlängern.
3. Die Querdrahtzuführvorrichtung, die die vorgeschnittenen Stahldrähte entsprechend den Schweißanforderungen in die Schweißelektrodenposition der Maschenschweißmaschine schicken kann, kann etwa 1000 kg vorgeschnittener Querdrähte speichern;
4. Das Gerät zum Ziehen von Maschen besteht darin, die geschweißten Querdrähte gemäß den vom Programm festgelegten Parametern aus dem Netz zu ziehen. Je nach Länge des Netzes kann es mehrere hin- und hergehende Ziehmaschen realisieren, bis das gesamte Netz vollständig herausgezogen ist.

Technische Parameter vonSchweißmaschine für verstärkte Bewehrungsstäbe

Anwendungen der Schweißmaschine für verstärkte Bewehrungsstäbe

Stahlgitterschweißmaschinen werden häufig in Bauprojekten wie der Betonkonstruktionsverstärkung, dem Straßen- und Brückenbau, dem Tunnel- und U-Bahn-Bau, der Herstellung vorgefertigter Komponenten, dem Bau von Industrieanlagen und Lagerhallen sowie Wasserschutzanlagen eingesetzt und tragen zur effizienten Herstellung hochwertiger Stahlgitter bei.

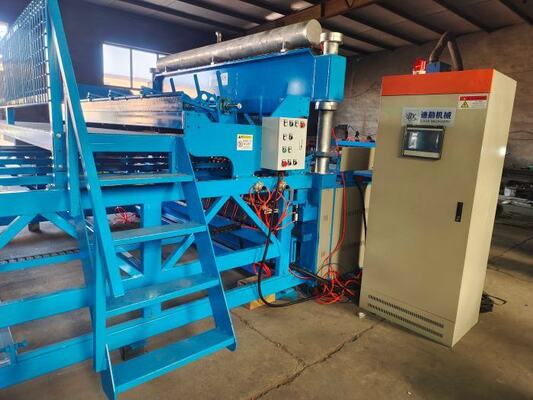

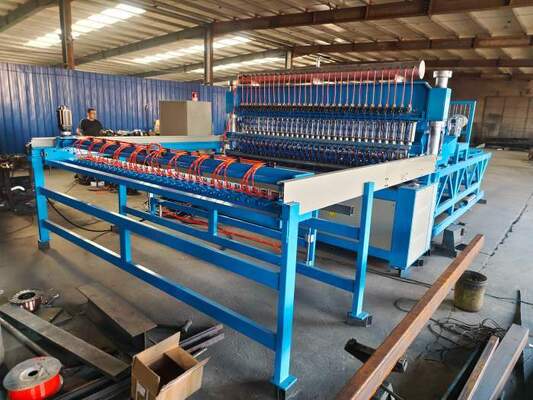

Fotos vonSchweißmaschine für verstärkte Bewehrungsstäbe
