Drahtgitter-Schweißmaschine für Bewehrungsstahl 4-8mm pneumatisch, 6m Länge

Drahtschweißmaschine für Bewehrungsstahl 4-8mm Pneumatische Schweißung 6m Länge

Einführung Drahtschweißmaschine

Die Drahtschweißmaschine wird von einem Computer und einer speicherprogrammierbaren Steuerung (SPS) gesteuert und bietet eine hohe Automatisierung. Sie kann verschiedene Materialien schweißen, darunter warmgewalzten gerippten, kaltgewalzten gerippten, warmgewalzten glatten und kaltgewalzten glatten Bewehrungsstahl, was eine breite Anpassungsfähigkeit bietet. Abhängig vom Stromverbrauch des Benutzers kann das Schweißen in einer oder mehreren Stufen erfolgen, was eine hohe Flexibilität gewährleistet. Die Einheit verfügt über ein modulares Design, das eine einfache Anpassung der Spezifikationen und eine bequeme Wartung ermöglicht. Das Schweißsystem – einschließlich des Schweißtransformators, der Thyristoren und der oberen/unteren Elektroden – verwendet eine erzwungene Wasserkühlung mit Durchflussschutzvorrichtungen, die einen zuverlässigen Dauerbetrieb ermöglicht. Der Druck des pneumatischen Systems ist stufenlos einstellbar, was eine schnelle Reaktion auf Änderungen der Bewehrungsspezifikationen ermöglicht; der Schweißdruck bleibt gleichmäßig und konstant und gewährleistet so hochwertige Schweißnähte an allen Punkten. Bei der Herstellung von Standard-Gittermatten mit fester Größe ist keine Anpassung der Positionen der oberen und unteren Elektroden erforderlich, wodurch zeitaufwändige Abstandseinstellungen entfallen und die Betriebseffizienz erheblich verbessert wird.

Merkmale der Drahtschweißmaschine

1. Querdrahtzuführeinheit (vorgeschnitten)

Sie ist auf der Oberseite der Gitterrostvorrichtung installiert. Sie besteht aus einer Laufplattform, einer Querdrahtstapelvorrichtung, einer Drahtverteilungsvorrichtung und einer Drahtzuführvorrichtung. Die Verteilungs- und Zuführvorrichtung wird vom pneumatischen System unter Steuerung des elektrischen Steuersystems angetrieben.

Automatische Zuführung von Querdraht ohne manuellen Arbeitsaufwand. Sie ist für die Zuführung von vorgeschnittenem Querdraht ausgelegt.

2. Schweißsystem

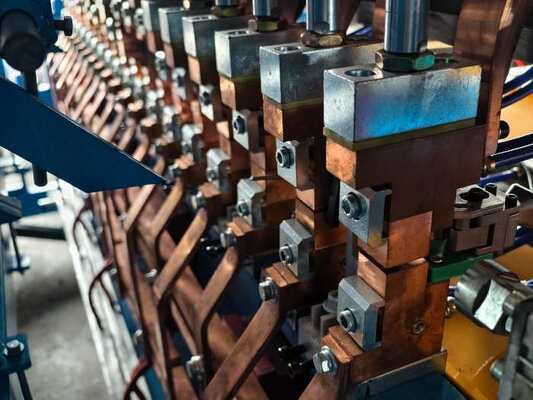

Das Schweißsystem besteht aus dem Rahmen, dem Schweißtransformator, dem Druckzylinder, der oberen Elektrodengruppe, der unteren Elektrodengruppe, dem magnetischen Querdrahtlokalisator, der Hebemaschineneinheit, der Längsdrahtbügelgruppe, dem pneumatischen System, dem Wasserkühlsystem und anderen Ersatzteilen. Schweißmaterial: kaltgewalzter Draht, kaltgewalzter Runddraht, warmgewalzter Draht.

3. Schweißstromzylinder
Ein speziell angefertigter Zylinder wird für den Schweißstromzylinder dieser Maschine verwendet, der sich besonders für Stahlgitter-Schweißmaschinen eignet.
Seine Vorteile sind schnelle Schweißgeschwindigkeit, feste Lötstelle und lange Lebensdauer.

4. Drahtziehvorrichtung

Sie dient dazu, die geschweißten Querdrahte gemäß den vom Programm eingestellten Parametern aus dem Gitter zu ziehen, und je nach Länge des Gitters kann sie mehrere Hin- und Herbewegungen zum Ziehen des Gitters durchführen, bis das gesamte Gitter vollständig herausgezogen ist.
Sie besteht aus vier Teilen: dem Unterrahmen, dem beweglichen Gitterziehrahmen, dem Gitterziehschlitten und den tragenden Gitterrohren.

Vorteile der Drahtschweißmaschine

1. Einfachere Maschinenwartung, weniger Maschinenprobleme.
2. Gleicher Schweißdruck für jeden Schweißpunkt, garantiert Schweißqualität.
3. Genügend Schweißleistung zum Schweißen von max. 12mm Bewehrungsstahl.
4. Die Schweißgeschwindigkeit kann bis zu max. 80-100 Zyklen/min betragen.
5. Für die Schweißelektrode ist keine Arbeit erforderlich, nur das Trennen des Elektromagnetventils.
6. Präzisionsdruckreduzierventil, ±0,5% Fehler. Hoher Durchfluss.

Technische Details der Drahtschweißmaschine

Anwendungen der Drahtschweißmaschine

Bewehrungsmatten können in Stahlbetonkonstruktionen wie mehrstöckigen und Hochhaus-Gewerbegebäuden in Bergwerken, auf Flugpisten, Autobahnen, in Tunneln, Brücken, Betonrohren, Dammfundamenten, Pfeilern, Lagerhäusern und Kläranlagen eingesetzt werden.
Bewehrungsmatten werden auch für Barrieren in Straßen, Brücken, Flughäfen, Gärten, öffentlichen Plätzen, Plätzen, Schnellstraßen, Eisenbahnen, Straßen, Fabriken und anderen Bereichen verwendet.

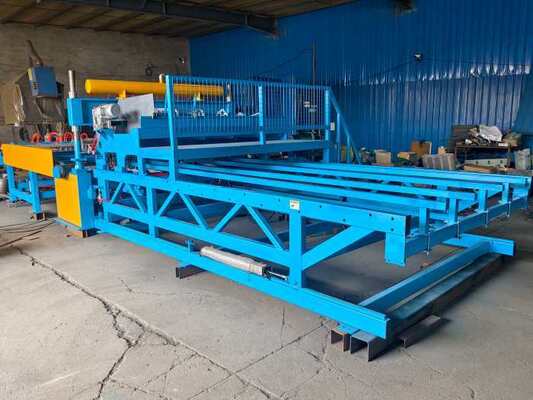

Fotos der Drahtschweißmaschine
