Transformator 160kva Pneumatisches Schweißnetz 50*200mm Drahtnetz Schweißmaschine

  • Transformer 160kva Pneumatic Welding mesh 50*200mm Wire Mesh Welding Machine
  • Transformer 160kva Pneumatic Welding mesh 50*200mm Wire Mesh Welding Machine
  • Transformer 160kva Pneumatic Welding mesh 50*200mm Wire Mesh Welding Machine
  • Transformer 160kva Pneumatic Welding mesh 50*200mm Wire Mesh Welding Machine
Herkunftsort China
Markenname DIXUN
Zertifizierung CE & ISO 9001:2015
Modellnummer DX-2500A
Min Bestellmenge ein Satz
Verpackung Informationen Die Ersatzteile und der Schaltschrank werden in einer Holzkiste verladen. Die Hauptmaschine ist eine
Lieferzeit 30 Werktage
Versorgungsmaterial-Fähigkeit 5 Sätze pro Monat
Produktdetails
Drahtdurchmesser 3-6 mm Zertifizierung CE,ISO9001
Farbe kann individuell angepasst werden Stromspannung 220 V/380 V/415V/440 V
Schweißgeschwindigkeit 40-60mal/Minute Name Drahtnetzschweißmaschine
Typ vollautomatisch Zustand Neu
Verwendung Schweißdrahtzaun, Sicherheitsverstärkungsbeton-Maschendrahtschweißgerät, hergestellt in China Höhe des Zauns 1000–2500 mm
Schieferzaun Automatisches Biegen Mesh -Motor ziehen Servomotor
Hervorheben

160kva pneumatische Schweißmaschine

,

50x200mm Draht Mesh Welding Machine

,

Schweißmaschine für Transformatoren
Hinterlass eine Nachricht
Produkt-Beschreibung

Transformator 160kva pneumatische Schweißmasche 50*200mm Drahtgeflecht-Schweißmaschine





Einführung der Drahtgeflechtschweißmaschine



1. Das Steuerungssystem übernimmt synchrone CNC-Technologie, SPS-Programm und HMI. Die Bedienung erfolgt einfach und bequem über den Touchscreen.



2. Die Querdrähte werden automatisch von der Trichtervorrichtung zugeführt und von einem Schrittmotor gesteuert. Der Schrittmotor treibt das Scheibengerät an, um die Querdrähte automatisch fallen zu lassen. Das Store-Cross-Gerät hat eine größere Kapazität und kann maximal 1 Tonne Drähte laden.



3. Einstellbarer Abstand des vertikalen Drahts, der unterschiedliche Lochgrößen zwischen den vertikalen Drähten ermöglicht. Wenn Sie den Abstand des Querdrahts zum Touchscreen eingeben, kann jede Maschenweite eingestellt werden. Die Größe des Schweißnetzes kann innerhalb des Bereichs beliebig angepasst werden.

4. Das Zugmaschensystem wird durch einen Servomotor gesteuert. Der Servomotor übernimmt die Marke Delta, hohe Präzision und große Leistung.



5. Das Auf- und Abziehen des Zughakens wird durch einen Luftzylinder gesteuert. Und der Maschenzugabstand (Querdrahtabstand) wird per SPS auf dem Touchscreen eingestellt.



6. Gusswassergekühlter Schweißtransformator: 160 kVA * 9 Stück (51 Schweißelektroden) – alle 6 Schweißelektroden benötigen einen Schweißtransformator. Und der Schweißtransformator ist wassergekühlt. Was eine längere Lebensdauer hat.



7. Drahtvorschubweg: Die vertikalen Drähte werden vorgeschnitten vorgestreckt. Die horizontalen Drähte vorgerichtet und vorgeschnitten.



8. Die Biegemaschine biegt die Gitterplatte automatisch, nachdem der ziehende Gitterwagen die Gitterplatte unter die Biegemaschine geschoben hat. Die Biegemaschine kann die Gitterplatte am Anfang, in der Mitte und am Ende biegen. Die Biegemaschine wird über den Schaltschrank gesteuert. Endlich. Das Robotergitter-Stapelgerät verwendet einen intelligenten Roboterstapel, der den 3D-Zaun auf dem Sammelgitterwagen greift. Sein Vorteil besteht darin, dass das Netz präzise und schnell in Ordnung gebracht werden kann, was den Arbeitsaufwand reduziert und Kosten spart.



9. Der Leistungstransformator muss mindestens 160 kVA haben, um die laufende Maschine zu versorgen, und der Abstand zwischen dem Leistungstransformator und der Maschine darf nicht mehr als 100 m betragen.



10. Material: Geeignet für kohlenstoffarmen Draht, verzinkten Draht.



Merkmale der Drahtgeflechtschweißmaschine



1. Die Länge des Zauns kann beliebig zwischen 1000 und 3000 mm eingestellt werden.
2. Der Längsdraht und der Querdraht sind präzise positioniert, die Maschenplatte ist flach, das Maschenloch ist Standard.
3. Durch den über den Touchscreen eingestellten Querdrahtabstand können unterschiedliche Maschenweiten in derselben Masche eingestellt werden.
4. Ober- und Unterwerkzeug der Biegemaschine bewegen sich gleichzeitig, um Zeit zu sparen.
5. Wir können den Schweißstrom einfach anpassen, wenn wir unterschiedliche Drahtdurchmesser schweißen müssen.
6. Wir können die Leistung einstellen und die Maschine automatisch stoppen, nachdem die Maschenproduktion abgeschlossen ist.
7. Drahtvorschub, Maschenschweißen, Maschenbiegen, Maschenstapelung im Zusammenlauf. Hohe Produktionseffizienz.
8. Das Robotergitter-Stapelgerät kann das 3D-Zaungitter präzise und schnell sauber stapeln, das Verpacken erleichtern und die Arbeitskosten senken. Es kann die Höhe der Maschenstapelung intelligent anpassen.



Technische Parameter der Drahtgeflechtschweißmaschine



Modell DX-2500A Drahtdurchmesser 3,0–6,0 mm
Längsdrahtabstand

50–250 mm

(einstellbar)

 Vertikale Drahtform Automatischer vertikaler Drahtzuführungstrichter für vorgeschnittenen Draht
Querdrahtabstand

50-250mm

(einstellbar)

 Querdrahtform Vorgeschnittene Drahtzuführung durch Schrittmotor-Automatik
Breite des Mesh-Panels Max. 2500 mm Nennspannung (angepasst)
Schweißgeschwindigkeit 55–65 Mal/Minute Schweißtransformator 160KVAX9 STK
Schweißelektroden 51 STK Länge des Mesh-Panels 1000–3000 mm
Maschinengewicht 14,8 T Maschinendimension 25 x 3,8 x 2,2 m (L*B*H)
Produktionskapazität 55-60 Platten pro Stunde Methode zum Ziehen des Netzes Per Servomotor
Arbeitskräfte 1--2 Personen Erforderliche Grundfläche 26 x 5m x 7m (L*B*H)
Leistungstransformator 200KVA Elektrische Bremse 630A
Kabel

240 mm2 * 3 Stück

(Aluminiumkabel)

 Abstand vom Leistungstransformator zur Maschine 100m

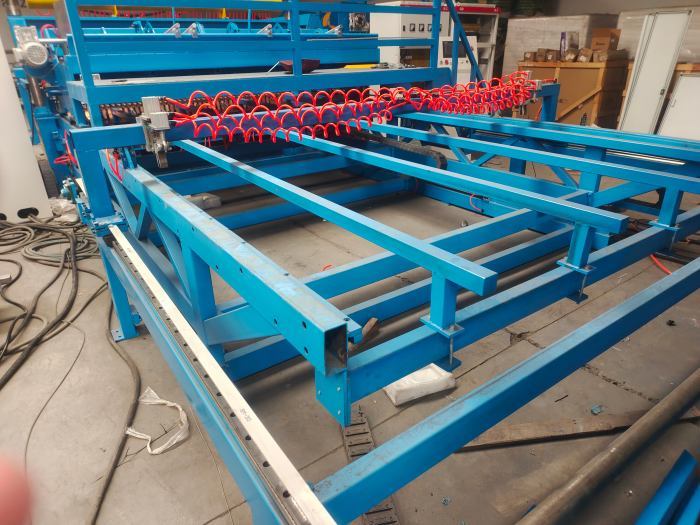

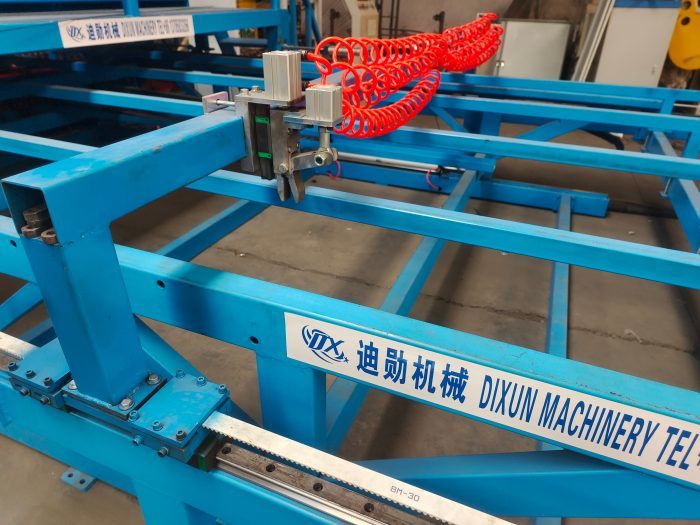

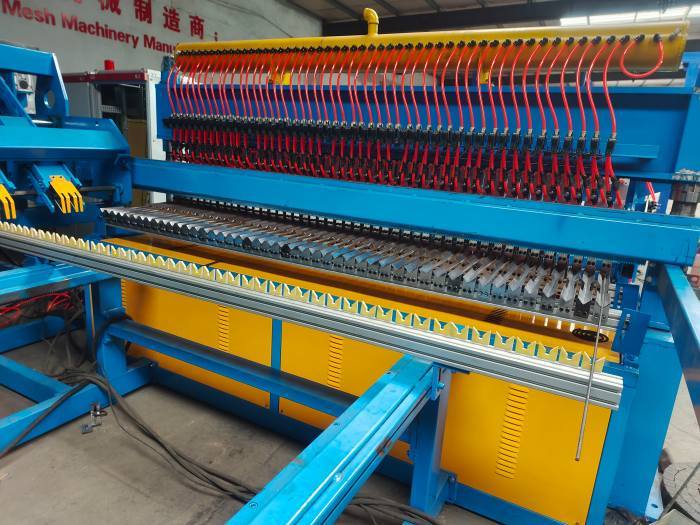

Fotos der Drahtgeflechtschweißmaschine



Transformator 160kva Pneumatisches Schweißnetz 50*200mm Drahtnetz Schweißmaschine 0

Transformator 160kva Pneumatisches Schweißnetz 50*200mm Drahtnetz Schweißmaschine 1

Transformator 160kva Pneumatisches Schweißnetz 50*200mm Drahtnetz Schweißmaschine 2

Transformator 160kva Pneumatisches Schweißnetz 50*200mm Drahtnetz Schweißmaschine 3

Transformator 160kva Pneumatisches Schweißnetz 50*200mm Drahtnetz Schweißmaschine 4
