Flughafen Zaun Draht Durchmesser 3,7 mm Gitter 50 * 200 mm Wire Mesh Schweißmaschine

Flughafenzaundrahtdurchmesser 3,7 mm Maschenweite 50 * 200 mm Drahtgeflechtschweißmaschine

Einführung der Drahtgeflechtschweißmaschine

Entsprechend seiner Struktur ist die Drahtgeflechtschweißmaschine in sieben Hauptabschnitte unterteilt: automatische Längsdrahtzuführung, automatische Materialanordnung, Hauptgeflechtschweißmaschine, automatisches Ablegen des Querdrahttrichters, zyklischer Geflechtziehmechanismus, Biegemaschine (Online-Biegung) und Roboterarm-Blechaufnahme und -stapelung. Es zeichnet sich durch ein neuartiges Design, einen robusten Maschinenrahmen und eine benutzerfreundliche Bedienung aus und bietet eine hohe Wirtschaftlichkeit.

Merkmale der Drahtgeflechtschweißmaschine

1. Online-Biegen ermöglicht einen hocheffizienten und kontinuierlichen Betrieb. Es macht eine Offline-Übertragung und sekundäre Positionierung überflüssig und verbindet sich nahtlos mit dem vorherigen Prozess, um einen automatisierten Ablauf zu erreichen. Dies verbessert die Produktionseffizienz erheblich und vermeidet gleichzeitig die Sicherheitsrisiken, die mit der manuellen Handhabung verbunden sind.

2. Die Blechhandhabung durch den Roboterarm reduziert sowohl die erforderliche Anzahl an Arbeitskräften als auch die Arbeitsintensität erheblich.

3. Der Netzziehwagen bewegt sich innerhalb seines Verfahrbereichs hin und her, um den Netzziehvorgang durchzuführen. Dies reduziert den Schweißwiderstand und spart Platz.

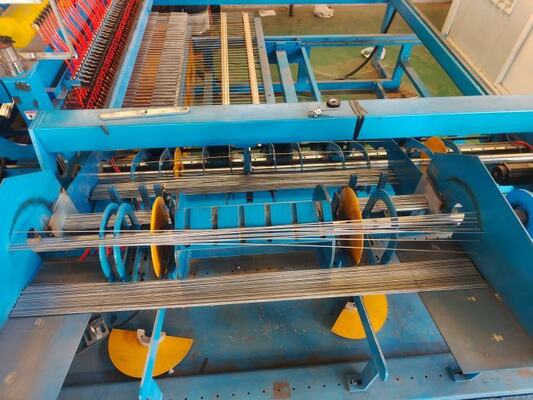

4. Automatische Längsdrahtvorschubeinheit
1. Leitungsdrahtspeichergerät, 1T Leitungskapazität.
2. Der Servomotor verbindet den Leitungsdrahtvorschub über einen Synchronriemen und gewährleistet eine genaue Zuführung.
In 3,21 Sekunden können 61 Leitungsdrähte versorgt werden.
4. Der Servomotor steuert das Vorschieben des Leitungsdrahts.

1.Cross-Draht-Speichergerät, 1T-Drahtkapazität.
2. Der Schrittmotor steuert den Querdrahtabfall.
3.Speziell entwickelter Querdrahtvorschub, der gewährleistet, dass der Querdraht gerade ist, wenn der Querdraht herunterfällt.

1.Luftzylinder-Steuerungsschweißen der Marke SMC.
2. Obere Elektrodenbasis und untere Elektrodenbasis sind einstückig aus wassergekühltem Kupfer gegossen.
3. Schweißelektrode: 30 * 30 * 30 mm, 6 Seiten verwendbar.
4.Wassergekühlte Schweißtransformatoren vom Gusstyp.

Technische Parameter der Drahtgeflechtschweißmaschine


Anwendungen der Drahtgeflechtschweißmaschine

Autobahnleitplanke, Marktisolationszaun, kommunaler Isolationszaun, Entwicklungszonenisolationszaun, Fabrikisolationszaun, Schmiedeleitplanke, Kaileitplankennetz, Isolationsleitplanken für Wohngemeinschaften.

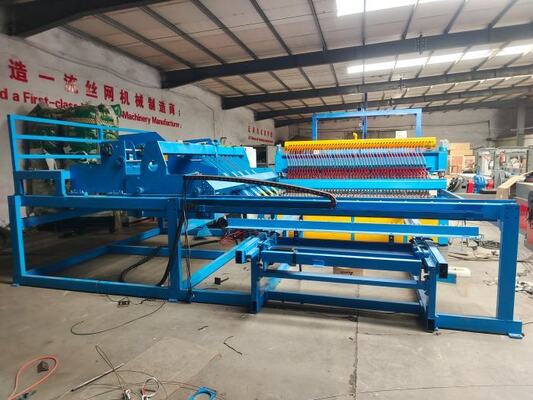

Fotos der Drahtgeflechtschweißmaschine
