30 mm Eisenplatte Siemens Plc Mesh Schweißmaschine Loch Größe 100 * 100 mm
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktbezeichnung | Maschendraht-Schweißmaschine | Durchmesser des Drahtes | 3-6MM |
---|---|---|---|
Spannung | 220V/380V/415V/440V | Schweißgeschwindigkeit | 75rows/min |
Maschenbreite | 0.5m-2.0m | Nennkapazität | 6*125 KVA |
Macht | 7.5 kW | Die Situation | Neues |
Gebrauch | Schweißdrahtzaun | Querdrahtraum | 50mm-300mm |
Abmessungen | 14mX3,2mX2,3m | Maschinengewicht | 4500 kg |
Längsdrahtart | Spulendraht | Querdrahtart | Vorgeschnitten |
Markieren | Schweißmaschine für Maschenplc,Schweißmaschine mit 100x100mm-Lochmaschen,100x100mm Loch geschweißte Drahtnetzmaschine |
30mm Eisenplatte Siemens PLC-Lochgröße 100*100mm Schweißmaschine
Einführung der Schweißmaschine:
1. Das Steuerungssystem verwendet synchrone CNC-Technologie, Mitsubishi / Panasonic PLC-Programm. Es ist einfach und bequem mit dem Touchscreen zu bedienen.
2Das durch Schrittmotor gesteuerte Querdrahtsystem, anstatt durch manuelle Arbeit Querdrähte zu verlegen, erhöht die Produktivität.
3. Einstellbarer Abstand des Leitungsdrahtes, der eine unterschiedliche Öffnungsgröße zwischen dem Leitungsdraht ermöglicht, wenn der Abstand des Querdrahtes zum Computer eingegeben wird, kann jede Maschengröße erreicht werden.Sie wollen eine Maschengröße von 100*100mm machen. Länge des Mesh-Panels 2m. Eingabe der Mesh-Größe und Menge der Mesh-Größe in den Computer. Die Schneidmaschine wird das Mesh-Panel alle 2m schneiden.Da die Schneidmaschine durch die Steuerungskabine gesteuert wird.
4Das Maschenziehsystem wird durch einen Servomotor gesteuert.
5Die Maschine verwendet einen Schweißtransformator: 160 KVA*5 PCS (50 PCS Schweißelektroden)
6.Die Maschine verwendet ein Kupferblech, um den Schweißkopf und den Transformator zu verbinden.
7. Drahtzuführungsweg: Die Leitungsdrähte aus dem Spulendraht.Liniendraht durch das Geradeteil, um den Draht zu geraden.Und Querdrähte sollten vorgeradelt und vorgeschnitten werden durch Draht Geradigung Schneidemaschine.
8Der Leistungstransformator muss mindestens 80 KVA sein, um den Betrieb der Maschine zu versorgen, und die Entfernung zwischen dem Leistungstransformator und der Maschine muss innerhalb von 100 m liegen.
9Material: Geeignet für kohlenstoffarme Eisendraht, verzinktes Draht, Gurtdraht.
Eigenschaften der Schweißmaschine:
1Die Maschengröße wird direkt auf dem Touchscreen festgelegt, was bequem und einfach ist.
2Das Vibrationsgerät wird dem Querschnittsdrahtzuführsystem hinzugefügt, um eine Wickelung zu verhindern.
3Die automatische Anbringung der Leitungen und der Querdraht werden vorausgerichtet und geschnitten.
4. Kreuzdraht Anpassung auf dem Bildschirm, Linie Draht Anpassung müssen die Schweißelektrode bewegen.
5Die Maschenlänge kann vom Steuerungsteam festgelegt werden.
6Wir können den Schweißstrom leicht anpassen, wenn wir unterschiedliche Drahtdurchmesser schweißen müssen.
7Wir können die Ausgabe einstellen und die Maschine automatisch stoppen, nachdem die Maschenproduktion abgeschlossen ist.
8Das Rollenmaschen des fertigen Produkts ist glatt und der Fehler der gegenüberliegenden Winkellinie ist gering.
Technische Parameter der Schweißmaschine für Drahtnetze:
Durchmesser des Drahtes | 3.0 bis 6.0 mm | Form von Leitungsdraht | aus Spulen |
Linienabstand | 10 bis 100 mm | Form von Geflechtdraht | Vorgeschnittener Draht |
Abstand zwischen den Kabeln | 50 bis 100 mm | Nennspannung | 380 V 50 Hz |
Schweißmaschenbreite | Max. 2500 mm | Schweißtransformator | 5PCSX160KVA |
Schweißgeschwindigkeit | 60 bis 75 Mal/min | Maschenlänge | 25 m in Rollmaschen |
Elektroden zum Schweißen | 50 Stück | Gesamtdimension | 8.5m*2.3m*1.7m ((L*W*H) |
Maschinengewicht | 4.2 T | Motorleistung | 5.5 KW |
Kapazität | 135- bis 450 m/h | Größe der Werkstatt | 20m*6m ((L*W) |
Arbeitskräfte | 2 Personen | Stromverbrauch | 7 bis 8 kW/h |
Elektrische Bremse | 400A | Krafttransformator | Mindestens 80 KVA |
Material der Elektrode | - Das ist nicht wahr. | Steuerungssystem | PLC von Panasonic |
Anwendungen der Schweißmaschine:
Das Drahtnetz wird im Bereich Flughafen, Grünland, Hausbau, Straßenbau weit verbreitet.

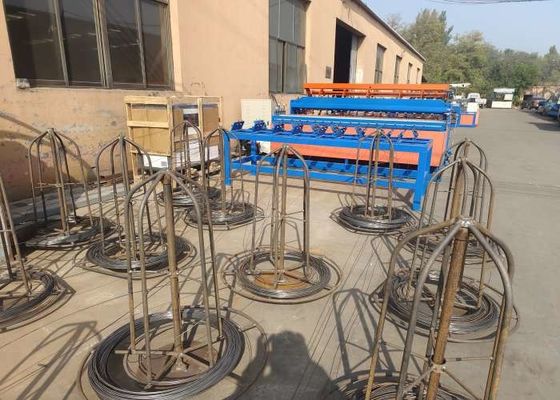

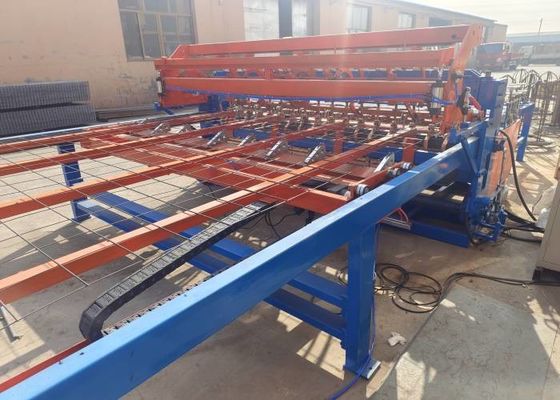

Fotos von Wire Mesh Schweißmaschine:
