Zaun Größe 1530*2500mm Automatische Biegung Highway Guardrail 3d Zaun Mesh Schweißmaschine

Zaun Größe 1530*2500mm Automatische Biegung Autobahn Schranke 3D Zaun Maschen Schweißmaschine

Einführung der 3D-Zaunmaschine

Die Schweißmaschine für Zaunnetze ist eine neue, hoch automatisierte Schweißanlage für Drahtnetze, die von unserer Firma entwickelt wurde.Es umfaßt die in den letzten Jahren entwickelte fortschrittliche elektromechanische Steuerungs- und Widerstandsschweißtechnologie (einschließlich Fusions- und Punktschweißtechnik), und ist auf die Bedürfnisse des heimischen Marktes zugeschnitten.Flexibilität bei der Anpassung an die sich wandelnden Anforderungen der Kunden.

Die Schweißmaschine für das Zaunnetz behält den ursprünglichen Schweißmaschinen-Hauptkörper bei.und eine automatische Drahtfüttermaschine ist auf der anderen Seite installiertEine automatische Materialarrangementsmaschine ist fest an der Seite der automatischen Drahtzuführmaschine, abseits der Schweißmaschine, installiert.Drahtgriffmechanismus, und Drahtarrangementsystem ersetzt die traditionelle manuelle Drahtarrangements, wodurch die Arbeitsleistung der Schweißmaschine verbessert wird.

Gemäß seiner Struktur ist er in sieben Hauptbereiche unterteilt: Längsdrüsen-Drähtröhre automatische Zufuhr, automatische Materialordnung, Hauptmaschenschweißmaschine,Transversaldraht-Hopper mit automatischem Fallen, zyklisches Maschenziehsystem, automatische Biegemaschine (Online-Biegen), Zaunmaschenstapelungssystem.hohe Kosteneffizienz bieten.

Eigenschaften der 3D-Zaunmaschine

1.Automatisches Ausblenden des horizontalen Drahthoppers verringert die Arbeitsintensität erheblich.

2Die Maschine verfügt über eine horizontale Drahterkennungsfunktion.

3Der Motor sorgt für einen flexiblen Schweißdruck für die Schnittstelle von Längs- und Querschnittsdraht.Es hat ein stabiles Schweißen., weniger Spritzer, schnelle Schweißgeschwindigkeit, geringe Anfangsinvestition, Betriebs- und Wartungskosten und geringer Lärm in der Anlage.

4Die mechanisch wechselnde Maschenziehung spart den Werkstattplatz für die Maschenproduktion und verbessert die Maßgenauigkeit des Masches.

5. Die horizontale Schlepphülle kann sich in Richtung der Maschenöffnung bewegen,der Betriebsraum für die Anpassung der Ausrüstung bietet und die Anpassungseffizienz bei Änderung der Maschenspezifikation erheblich verbessert.

6.Das elektrische Verteilerschrank nimmt ein PLC-programmierbares Steuerungssystem an, um den Steuerungsprozess genauer zu gestalten.

7. Die automatische Zuführung ist ein Mechanismus, der die manuelle Drahtplatzierung während der Maschenplattenproduktion ersetzt. Arbeiter legen vorgerichtete und geschnittene Drähte auf die automatische Zuführungsplattform.Das Gerät, angetrieben durch die Motorkraft, transportiert dann die Drähte in den Lagerbehälter des Materialvergrößerungshoppers.

8Nach dem automatischen Fütterungsprozess werden vorgerichtete und geschnittene Drähte in den Lagerbehälter des Materialvergrößerungshoppers gelegt.mit einer Leistung von mehr als 50 kWDie abgestürzten Drähte fallen automatisch in die Grenzgräben, wodurch Arbeitskräfte gespart werden.

9Als Kernkomponente für die Maschenverarbeitung verwendet die Schweißmaschine hochleitfähige Chrom-Zirkonium-Kupferblöcke, die eine überlegene Verschleißfestigkeit bieten.

10. Der durch PLC gesteuerte Querdrahthocker bedient sich eines Motors, um die Drehung der Drahtgreifscheibe zu steuern und so den Draht zu fallen zu lassen.

11Die Maschenziehkarre bewegt sich innerhalb ihres Reisebereichs hin und her, um die Maschenziehfunktion auszuführen. Dies reduziert den Schweißwiderstand und spart Platz.

12. Automatisches Biegen ermöglicht einen hocheffizienten und kontinuierlichen Betrieb. Es eliminiert die Notwendigkeit für Offline-Transfer und sekundäre Positionierung,nahtlos mit dem vorherigen Prozess verbunden, um einen automatisierten Fluss zu erzielenDies verbessert die Produktionseffizienz erheblich und vermeidet gleichzeitig die mit der manuellen Handhabung verbundenen Sicherheitsrisiken.

13. Die 3D-Zaunmaschinen verwenden Maschen, die sowohl die erforderliche Anzahl von Arbeitern als auch die Arbeitsintensität erheblich reduzieren.

Technische Parameter der 3D-Schweißmaschine

Anwendung der 3D-Zaunmaschine

Die Schweißmaschine für Schutzzäune wird hauptsächlich für Straßenzäune, Hochgeschwindigkeitsschienenzäune, städtische Ingenieurzaune, Flughafenbau usw. verwendet.

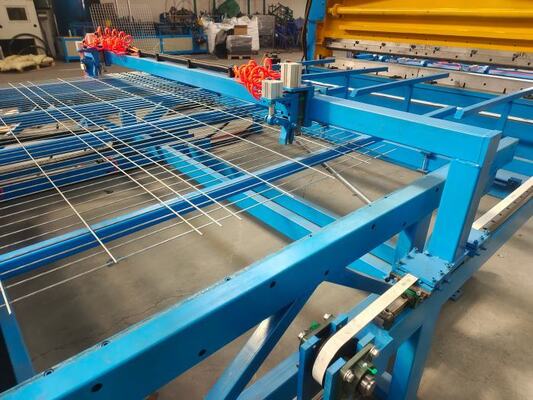

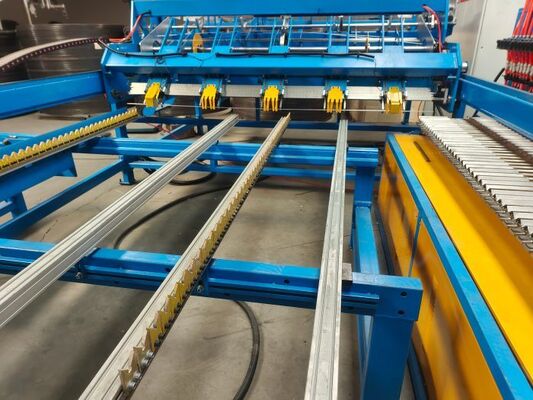

Fotos von 3D-Zaunmaschine
