Schweißmaschine für geschwungenes Zaun

Zaunlänge 2,5m Transformatorkapazität 160 kVA Biegemaschine für Zaunmaschenschweißen


Einführung der Zaunmaschenschweißmaschine:

Diese Zaunmaschenschweißmaschine wird vom chinesischen technischen Team und europäischen Ingenieuren entwickelt und produziert, kombiniert mit der Nutzungserfahrung von Kunden. Die gesamte Produktionslinie ist sehr fortschrittlich und jedes System wurde stark verbessert.
Das Längsdrahtzuführungssystem ist sehr präzise und der Längenbereich kann 75-2500 mm betragen. Das Zugmaschinensystem, das Maschentransportsystem und das Maschenbiegesystem werden von verschiedenen Servomotoren gesteuert, was die Produktionsgeschwindigkeit erheblich verbessern kann.

 Merkmale der Zaunmaschenschweißmaschine:
1. Die Maschenlänge (Zaunhöhe) kann beliebig von 1000-2500 mm eingestellt werden.
2. Zum Querdrahtzuführungssystem ist eine Vibrationsvorrichtung hinzugefügt, um Drahtwicklungen zu verhindern.
3. Längs- und Querdraht sind präzise positioniert, die Maschenbahn ist flach, das Maschenloch ist standardmäßig.
4. Der Querdrahtabstand wird über den Touchscreen eingestellt, verschiedene Maschengrößen können in derselben Masche eingestellt werden.
5. Die oberen und unteren Matrizen der Biegemaschine bewegen sich gleichzeitig, um Zeit zu sparen.
6. Wir können den Schweißstrom leicht anpassen, wenn wir verschiedene Drahtdurchmesser schweißen müssen.
7. Wir können die Ausgabe einstellen und die Maschine nach Abschluss der Maschenproduktion automatisch stoppen.
8. Drahtzuführung, Maschenschweißen, Maschenbiegen, Maschenstapeln laufen zusammen. Hohe Produktionseffizienz.
9. Das Roboter-Maschenstapelsystem kann die Masche präzise und schnell platzieren, was Arbeitskosten spart.

Details der Zaunmaschenschweißmaschine:

1. Das Längsdrahtzuführungssystem ist ein neues Design, das Längsdrahte schnell und präzise platzieren kann, automatische Alarmierung im Fehlerfall. Der Längsdraht mit Vorlasttrichter. Der 1500 kg Drähte laden kann.

2. Diese Längsdrahtschiebevorrichtung ist speziell dafür ausgelegt, den Längsdraht präzise an die vorgesehene Position zu bringen und sicherzustellen, dass der Gitterstandard keine Fehler aufweist.

3. Die Verbindung zwischen dem Schweißtransformator und den Elektroden verwendet einen Kupferblock anstelle von weichem Kupferblech, was eine bessere Qualität und Leitwirkung hat.

4. Die Elektrode und die Kupferbasis bestehen alle aus hochchromhaltigem Kupfer (CuCrZr), einem speziellen Legierungsmaterial mit Verschleißfestigkeit und Hochtemperaturbeständigkeit. Erhöht die Lebensdauer der Elektrode.

5. Das wiederholte Ziehen der Masche dient dazu, den geschweißten Querdraht gemäß den vom Programm eingestellten Parametern aus dem Gitter zu ziehen, und entsprechend der Länge der Masche kann es ein wiederholtes Ziehen der Masche realisieren, so dass die gesamte Masche vollständig herausgezogen wird.  6. Diese Maschenschiebevorrichtung wird verwendet, um die Maschenbahn unter die Biegemaschine zu schieben.


7.

Diese Biegemaschine kann die Maschenbahn automatisch online biegen, spart Arbeit und bietet hohe Effizienz.8.

Die Maschenzugvorrichtung zieht die 3D-Zaunbahn nach dem Biegen heraus.9.

Die Roboter-Maschenstapelvorrichtung kann die 3D-Zaunmasche präzise und ordentlich stapeln, die Verpackung erleichtern und die Arbeitskosten senken. Sie kann die Höhe des Maschenstapels intelligent anpassen.10.

Der Schrittmotor treibt die scheibenförmige Vorrichtung zum automatischen Fallenlassen von Querdrahten an. Die Querdrahtspeichervorrichtung hat eine größere Kapazität und kann maximal 1,5 Tonnen Drähte laden. Der Querdrahttrichter ist eine Zuführvorrichtung, die gerade geschnittene Stahlstäbe in fester Länge zur Schweißelektrodenposition der Hauptschweißmaschine entsprechend den Schweißanforderungen zuführt. Das größte Merkmal dieses Trichters ist, dass er mit einem Querdrahtspeicherbehälter und einer automatischen Zuführvorrichtung ausgestattet ist. Die Speicherkapazität beträgt etwa 1,5 Tonnen, was die manuelle Zuführung und Sekundärmaterialien reduziert und die Produktionseffizienz verbessert.11. Dieser Trichter besteht aus einer Plattformleiter, einem Lagerbehälter und einem Falltrichter, der auf dem umlaufenden Maschenzugrahmen montiert ist. An beiden Seiten der Trichterplattform befinden sich Leitern für eine einfache Bedienung.

12. Die Zaunmaschenschweißmaschine ist mit einem unabhängigen Hauptschaltschrank und einer Bedienkonsole ausgestattet. Verwendung eines programmierbaren SPS-Steuerungssystems, Touchscreen-Bedienoberfläche. Einfache Bedienung.

Technische Parameter der Zaunmaschenschweißmaschine:

Modell



Die Zaunmasche wird häufig in Fabriken, Wohnanlagen, Eisenbahnschutzplanken, Flughafenschutzplanken, Parkplatzschutzplanken, Straßenschutzplanken usw. verwendet – sie ist heutzutage fast überall zu sehen.

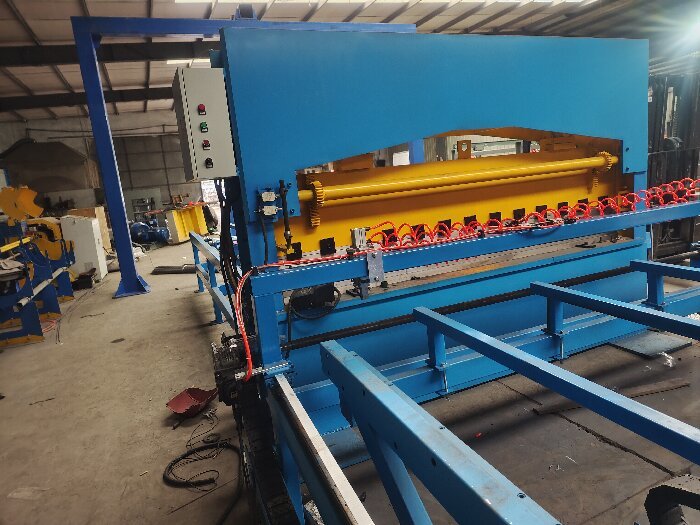

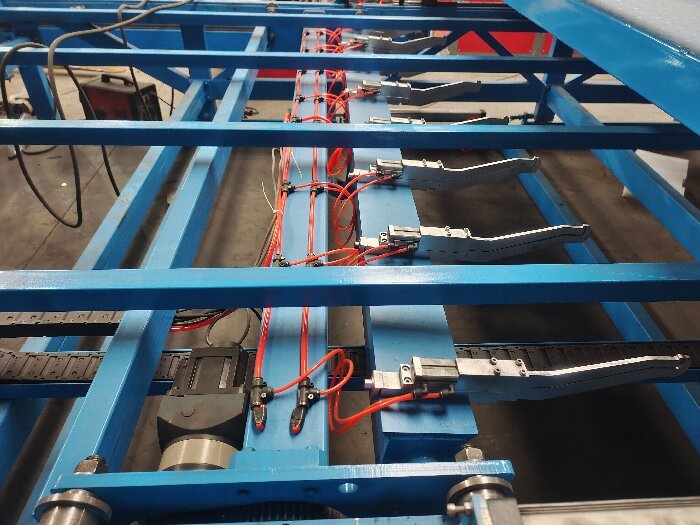

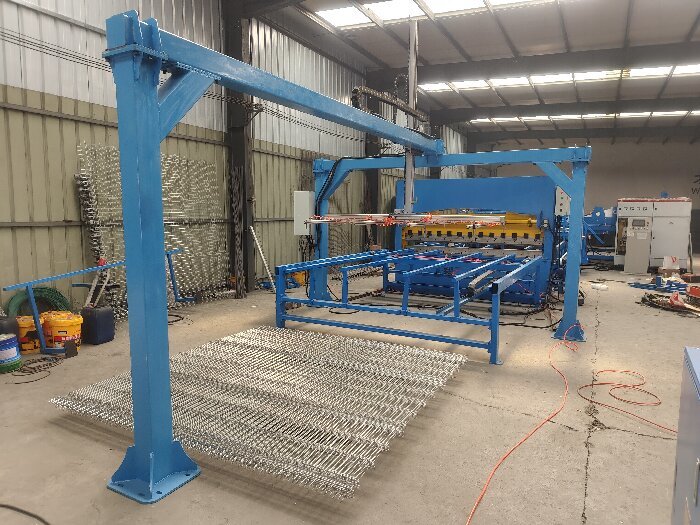

Fotos der Zaunmaschenschweißmaschine:
