Maschine zum Schweißen von Zaunmaschen mit einer Öffnungsgröße von 50x200mm und einer Zaunhöhe von 2,5m

Maschinengröße 50x200mm Zaunhöhe 2,5m Zaunmaschinenschweißmaschine

Einführung in die Zaunmaschinenschweißmaschine:

Diese Zaunmaschinenschweißmaschine wird vom chinesischen technischen Team und europäischen Ingenieuren entwickelt und produziert, kombiniert mit der Nutzungserfahrung von Kunden. Die gesamte Produktionslinie ist sehr fortschrittlich und jedes System wurde erheblich verbessert.

Das Drahtzuführsystem ist sehr präzise und der Längenbereich kann 75-2500 mm betragen. Das Netzziehsystem, das Netzfördersystem und das Netzbiegesystem werden von verschiedenen Servomotoren gesteuert, was die Produktionsgeschwindigkeit erheblich verbessern kann.

Das Biegesystem verwendet eine Hochgeschwindigkeits-Biegemaschine, und die oberen und unteren Werkzeuge bewegen sich gleichzeitig für eine hocheffiziente Produktion.

Das Netzstapelsystem verwendet ein intelligentes Roboterstapelsystem. Sein Vorteil ist, dass es das Netz präzise und schnell in Ordnung platzieren kann, was Arbeit spart und Kosten senkt.

 Vorteile der Zaunmaschinenschweißmaschine:

1. Die Netzlänge (Zaunhöhe) ist beliebig von 1000-2500 mm einstellbar.
2. Zum Querdrahtzuführsystem ist eine Vibrationsvorrichtung hinzugefügt, um Drahtwicklungen zu verhindern.
3. Längsdraht und Querdraht sind präzise positioniert, das Netz ist flach, die Maschenweite ist Standard.
4. Der Querdrahtabstand wird über den Touchscreen eingestellt, verschiedene Maschenweiten können in derselben Masche eingestellt werden.
5. Die oberen und unteren Matrizen der Biegemaschine bewegen sich gleichzeitig, um Zeit zu sparen.
6. Wir können den Schweißstrom leicht anpassen, wenn wir Drähte mit unterschiedlichen Durchmessern schweißen müssen.
7. Wir können die Ausgabe einstellen und die Maschine nach Abschluss der Netzproduktion automatisch stoppen.
8. Drahtzuführung, Netzschweißen, Netzbiegen, Netzstapeln laufen zusammen. Hohe Produktionseffizienz.
9. Das Roboter-Netzstapelsystem kann das Netz präzise und schnell platzieren und spart Arbeitskosten.

Details der Zaunmaschinenschweißmaschine:

1. Das Längsdrahtzuführsystem ist ein neues Design, das Längsdrahte schnell und präzise platzieren kann, mit automatischer Alarmfunktion bei Störungen. Der Längsdraht mit Vorladetrichter. Der bis zu 1500 kg Drähte aufnehmen kann.

2. Diese Längsdrahtschiebevorrichtung ist speziell dafür ausgelegt, den Längsdraht präzise an die vorgesehene Position zu bringen und sicherzustellen, dass das Gitter keine Fehler aufweist.

3. Die Verbindung zwischen dem Schweißtransformator und den Elektroden verwendet Kupferblöcke anstelle von weichem Kupferblech, was eine bessere Qualität und Leitwirkung hat.

4. Die Elektrode und die Kupferbasis bestehen alle aus hochchromhaltigem Kupfer (CuCrZr), einem speziellen Legierungsmaterial mit Verschleiß- und Hitzebeständigkeit. Erhöht die Lebensdauer der Elektrode.

5. Das wiederholte Netzziehen dient dazu, den geschweißten Querdraht gemäß den vom Programm eingestellten Parametern aus dem Gitter zu ziehen, und entsprechend der Länge des Netzes kann es ein wiederholtes Netzziehen realisieren, so dass das gesamte Netz vollständig herausgezogen wird. Die wiederholte Netzziehvorrichtung besteht aus einem Netzzieh-Unterrahmen, einem beweglichen Netzziehrahmen, einem Netzziehwagen und einer Stützrohr. Die beiden Seiten des Drahtnetz-Grundrahmens sind bewegliche Drahtnetz-Rahmenführungen, die 600 mm vom Hauptrahmen entfernt bewegt werden können, was für Wartung und Betrieb praktisch ist. Die Bewegungsleistung des Netzziehrahmens ist ein Standardzylinder mit einem Durchmesser von 50 mm. Der bewegliche Ziehrahmen besteht aus zwei seitlichen Schweißrahmen und einer mittleren Stütze. Zwei pneumatische Verriegelungsaufhängungen sind an der Verbindung mit der Schweißmaschine installiert, um die Genauigkeit der Position des Netzziehrahmens während des Betriebs zu gewährleisten. Zwei Zylinder mit einer Bohrung von 40 mm. Am Anschluss zwischen dem beweglichen Rahmen und dem Grundrahmen befindet sich eine mechanische Verriegelungsvorrichtung, um die Sicherheit des Bedieners zu erhöhen. Ausgestattet mit 6 pneumatischen Netzziehaufhängungen, einer Hebevorrichtung für den Greifbalken, einem manuellen Greifzylinder mit einem dünnen Durchmesser von 25 mm, die Greifhubleistung beträgt 1 Zylinderdurchmesser. 6. Diese Netzschiebevorrichtung wird verwendet, um die Netzplatte unter die Biegemaschine zu schieben.

7.

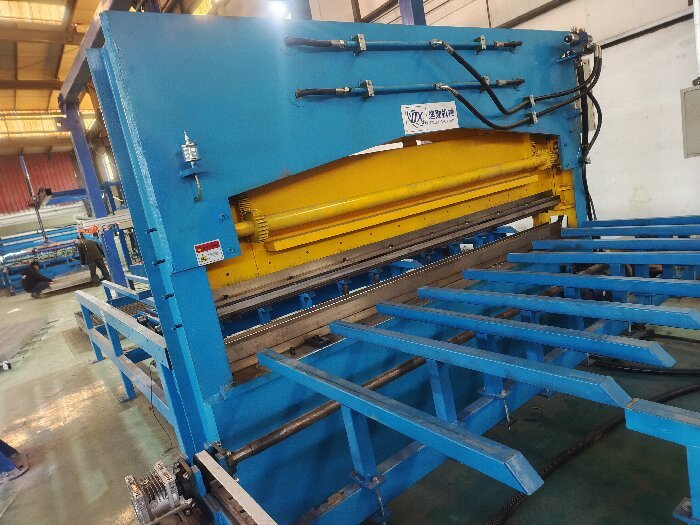

Diese Biegemaschine kann die Netzplatte automatisch online biegen, spart Arbeit und bietet hohe Effizienz.8.

Die Netzziehvorrichtung zieht die 3D-Zaunplatte nach dem Biegen heraus.9.

Die Roboter-Netzstapelvorrichtung kann das 3D-Zaunnetz präzise und ordentlich stapeln, die Verpackung erleichtern und die Arbeitskosten senken. Sie kann die Höhe des Netzstapels intelligent anpassen.10.

Der Schrittmotor treibt die scheibenförmige Vorrichtung zum automatischen Absenken von Querdrahten an. Die Querdrahtspeichervorrichtung hat eine größere Kapazität und kann maximal 1,5 Tonnen Drähte aufnehmen. Der Querdrahttrichter ist eine Zuführvorrichtung, die gerade geschnittene Stahlstäbe fester Länge gemäß den Schweißanforderungen zur Schweißelektrodenposition der Hauptschweißmaschine zuführt. Das größte Merkmal dieses Trichters ist, dass er mit einem Querdrahtspeicherbehälter und einer automatischen Zuführvorrichtung ausgestattet ist. Die Speicherkapazität beträgt etwa 1,5 Tonnen, was die manuelle Zuführung und Sekundärmaterialien reduziert und die Produktionseffizienz verbessert.11. Dieser Trichter besteht aus einer Plattformleiter, einem Lagerbehälter und einem fallenden Trichter, der auf dem umlaufenden Netzziehrahmen installiert ist. Auf beiden Seiten der Trichterplattform befinden sich Leitern für eine einfache Bedienung. Der Lagerbehälter ist mit einem Satz magnetischer Motorrollen ausgestattet. Beim Drehen werden die Stahlstäbe an den Rollen adsorbiert und zum Blanking- und Lagerbehälter transportiert. Der Materiallagerbehälter ist mit einem Positionsmeldeschalter ausgestattet, der steuert, ob zusätzliches Material benötigt wird, basierend auf der Menge des vorbereiteten Materials. Der fallende Trichter verwendet eine scheibenförmige Seilscheibe, um den Draht präzise zu halten und jeden Querdraht gemäß den Schweißanforderungen einzeln in die Schieberposition zu fördern. Die Leistung des Drahtgreifers ist ein Schrittmotor mit 13,5 Nm.

12. Die Zaunmaschinenschweißmaschine ist mit einem unabhängigen Hauptschaltschrank und einer Bedienkonsole ausgestattet. Verwendung eines programmierbaren SPS-Steuerungssystems, Touchscreen-Bedienoberfläche. Einfache Bedienung.

Technische Parameter der Zaunmaschinenschweißmaschine:

Modell

Der Zaunmaschinenschweißmaschine hat ein breites Anwendungsspektrum. Je nach Art und Spezifikation kann er in folgenden Situationen eingesetzt werden:

1. Transportsektoren wie Straßen, Eisenbahnen, Brücken und Autobahnen: In diesen Bereichen spielen Leitplanken eine Rolle beim Schutz und der Isolierung und verhindern effektiv Unfälle. Zum Beispiel können Leitplanken an Autobahnen verhindern, dass Fahrzeuge die Kontrolle verlieren und von der Straße abkommen, und so die Sicherheit von Fußgängern gewährleisten.
2. Baustellen, insbesondere rund um Baugruben: Auf Baustellen dienen Leitplanken als Sicherheitsmaßnahmen, um versehentliche Risiken während des Baus zu verhindern. Die Leitplanken um die Baugrube können verhindern, dass Arbeiter stürzen, und auch die Baustelle isolieren, um unbefugten Personen den Zutritt zu verwehren.
3. Öffentliche Plätze wie Parks, Gemeinden und Schulen: Leitplanken können zur Trennung und Verschönerung der Umgebung sowie zur Regulierung von Fußgänger- und Fahrzeugwegen eingesetzt werden. Zum Beispiel können Gartenleitplanken zur Abgrenzung von Blumenbeeten und Rasenflächen verwendet werden und dienen sowohl als Barriere als auch zur Verschönerung.
4. In Fabriken, Lagerhäusern, Parkplätzen und anderen Orten: Leitplanken können zum Schutz und zur Sicherung von Geräten und Einrichtungen verwendet werden. Zum Beispiel können Lagerisolationszäune zur Trennung zwischen dem Inneren des Werkstattlagers und Verkaufsständen verwendet werden.
5. Sportstätten wie Stadien, Basketballplätze und Fußballfelder: Das Basketballplatz-Leitplankennetz zeichnet sich durch Alterungsbeständigkeit, Korrosionsbeständigkeit, ebene Oberfläche und geringe Verformungsneigung bei Stoßbelastung aus. Es wird häufig in Stadien, Basketballplätzen und Fußballfeldern usw. eingesetzt.
6. Viehfarm: Das Viehgehegenetz kann eine sehr effektive Rolle beim Schutz und der Überwachung des Hofes spielen und verhindern, dass Tiere entkommen.

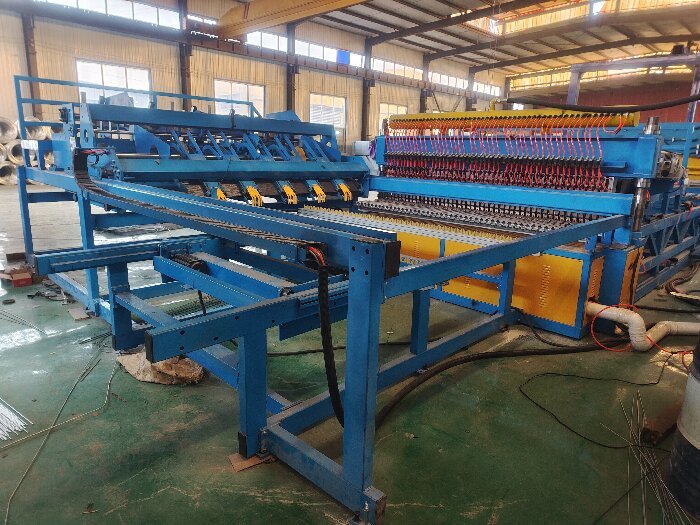

Fotos der Zaunmaschinenschweißmaschine:
